Soğutma ekipmanı aksesuarları ikincil bileşenler değildir; genel sistem performansını belirleyen temel öğelerdir. Standart altı aksesuarların kullanılması, sistemin enerji tüketimini %15 ila %30 oranında artırabilir, arıza oranlarını 2 ila 3 ken artırabilir ve ekipmanın ömrünü %40'tan fazla kısaltabilir. Bu nedenle aksesuar seçimi, kurulumu ve bakımına yeterli profesyonel ilginin gösterilmesi, soğutma sistemlerinin verimli, istikrarlı ve uzun ömürlü çalışmasının temel garantisidir.
Kompresör Aksesuarları: Soğutma Sisteminin Güç Kalbi
Soğutma döngüsünün güç kaynağı olan kompresör aksesuarlarının güvenilirliği, soğutma verimliliğini ve çalışma güvenliğini doğrudan etkiler.
Temel Aksesuar Türleri ve İşlevleri
- Karter ısıtıcısı: Kapanma sırasında soğutucu akışkanın kompresöre geçişini önleyerek başlatma sırasında sıvı birikmesini önler
- Susturucular ve titreşim sönümleyiciler: Çalışma gürültüsünü azaltın ve borularda mekanik titreşim yorulması hasarını en aza indirin

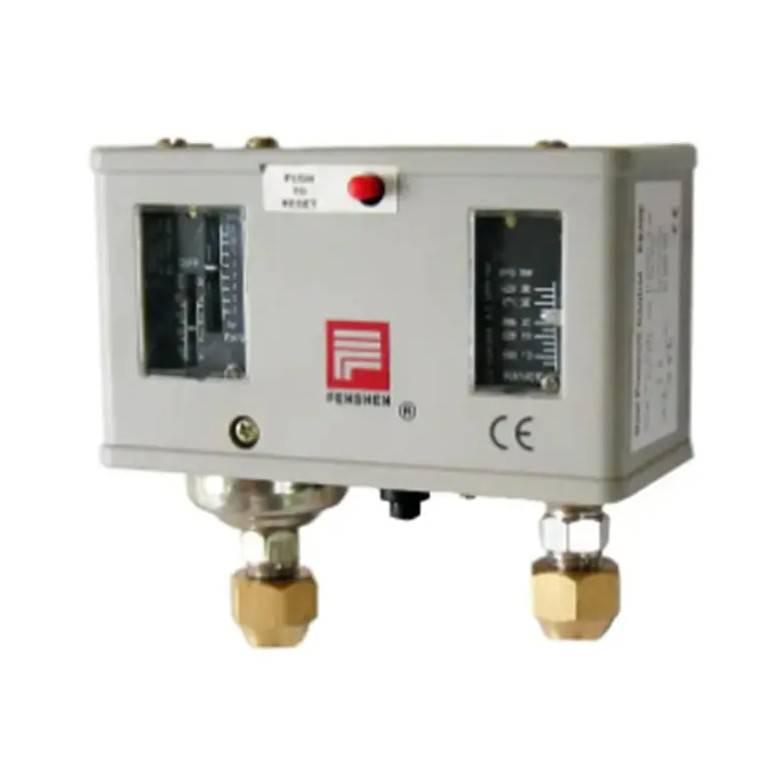

- Yüksek/düşük basınç koruma anahtarları: Basınç anormal olduğunda gücü oiçinmatik olarak keserek kompresörün hasar görmesini önler
- Yağ gözetleme camı ve yağ filtresi: Yağlayıcı durumunu gerçek zamanlı olarak izleyerek yağlama sisteminin temizliğini sağlayın
Seçim Kriterleri ve Veri Referansı
Hermetik kaydırmalı kompresörleri örnek alırsak, eşleşen titreşim damperlerinin sertliği Shore A dahilinde kontrol edilmelidir. 50 ila 70 derece , sıkıştırma ayar hızı aşağıdayken %15 . Titreşim sönümleyicileri eskir ve arızalanırsa kompresörün titreşim genliği şu kadar artabilir: 3 ila 5 kez boru hattı kaynak çatlaması olasılığını önemli ölçüde artırır.
Yüksek/düşük basınç koruma şalterlerinin hareket doğruluğu ±0,02 MPa , tepki süresi aşılmayacak şekilde 0,5 saniye . Düşük koruma anahtarlarında hatalar olabilir ±0,1 MPa Basınç anormallikleri başladığında hemen müdahale edilememesi kompresörün kolayca yanmasına neden olur.
Isı Değişim Sistemi Aksesuarları: Verimlilik ve Güvenilirlik için Temel Destek
Kondenser ve evaporatörlere yönelik aksesuarların ısı transfer verimliliği, korozyon direnci ve sistem temizliği üzerinde belirleyici bir etkisi vardır.
Çekirdek Kondenser Aksesuarları
Kondenser fanı, hava soğutmalı kondenserlerin temel aksesuarıdır ve hava akışı ve statik basıncı, kondenser tasarımına uygun olmalıdır. Yaygın kanat tipi kondansatörler için her 1kW ısı reddinin tipik olarak gerektirdiği 180 ila 250 m³/saat hava akışı. Fan hava akışı yetersizse %20 yoğuşma sıcaklığı artacaktır 5 ila 8°C ve sistemin güç tüketimi şu kadar artacaktır: %12 ila %18 buna göre.
Kanat koruyucu kaplamalar (hidrofilik alüminyum folyo ve korozyon önleyici kaplamalar gibi) kondenser ömrünü uzatabilir. %30 ila %50 . Yüksek tuzlu kıyı ortamlarında, korunmasız alüminyum kanatçıklar, içlerinde ciddi korozyon delinmeleri geliştirebilir. 2 ila 3 yıl , kaplamalı kanatçıklar uzun süre dayanabilir 8 ila 10 yıl .
Anahtar Evaporatör Aksesuarları
Evaporatör buz çözme aksesuarlarının seçimi, düşük sıcaklık ekipmanlarının çalışma verimliliğini doğrudan etkiler. Elektrikli buz çözme ve sıcak gazlı buz çözme iki ana yöntemdir:
| Karşılaştırma Öğesi | Elektrikli Buz Çözme | Sıcak Gaz Defrost |
|---|---|---|
| Buz Çözme Süresi | 15 ila 25 dakika | 8 ila 15 dakika |
| Enerji Tüketimi Artışı | Daha yüksek (ek elektrik) | Daha düşük (kompresör ısısını kullanır) |
| Oda Sıcaklığı Değişimi | Daha büyük (5 ila 8°C'ye kadar) | Daha küçük (tipik olarak 2 ila 4°C) |
| Uygulanabilir Senaryolar | Küçük soğuk odalar, vitrinler | Orta ila büyük soğuk odalar, endüstriyel soğutma |
Kısma ve Kontrol Aksesuarları: Hassas Düzenlemenin İsimsiz Kahramanları
Genleşme valfleri, solenoid valfler ve çeşitli kontrolörler, soğutma sistemlerinin hassas düzenleme ve enerji verimli çalışmaya ulaşmasını sağlayan sinir merkezidir.
Genleşme Valfi Seçimi ve Kızgın Isı Kontrolü
Termostatik genleşme vanası seçiminde soğutucu akışkan tipi, buharlaşma sıcaklığı aralığı ve sistem soğutma kapasitesi kapsamlı bir şekilde dikkate alınmalıdır. Kızdırma ayarı tipik olarak 3 - 6K (klima koşulları) veya 5 - 8K (düşük sıcaklık koşulları). Her biri için 1K kızgınlık sapması arttıkça sistem performans katsayısı (COP) düşebilir %2 ila %4 .
Geleneksel termostatik genleşme valfleriyle karşılaştırıldığında elektronik genleşme valfleri (EEV), aşırı ısınma kontrol doğruluğunu şu şekilde artırabilir: ±0,5K , başarmak %10 ila %20 değişken frekanslı sistemlerde enerji tasarrufu. Ancak eşleşen kontrolörlerin ve sensörlerin maliyeti daha yüksektir ve bu da onları orta ve büyük ölçekli ticari veya endüstriyel sistemler için daha uygun hale getirir.
Solenoid Valflerin ve Filtre Kurutucuların Koordineli Çalışması
Solenoid valflerin montaj konumu ve seçimi sistem güvenliğini doğrudan etkiler:
- Sıvı hattı solenoid valfı: Kapatma sırasında evaporatöre giden sıvı soğutucu akışını keserek sıvı birikmesini önler ve tepki süresi 1 saniye
- Baypas solenoid valfı: Sıcak gaz defrostu veya kapasite regülasyonu için kullanılır ve mekanik ömür 1 milyon döngü
- Filtre kurutucu: Filtrasyon hassasiyeti ulaşmalıdır 20 ila 40 mikron , su emme kapasitesiyle eşleşen sistem şarjıyla, tipik olarak 3 ila 5g başına moleküler elek sayısı 1 kg soğutucu
Filtre kurutucusu basınç düşüşü aşıldığında 0,05 MPa derhal değiştirilmelidir. Aksi takdirde, sadece enerji tüketimini arttırmakla kalmaz, aynı zamanda kısılmadan önce flaş gazının artmasına neden olarak soğutma kapasitesini de azaltır. %5 ila %10 .
Boru Bağlantısı ve Sızdırmazlık Aksesuarları: Sistemin Sıklıkla Gözden Kaçan Yaşam Halatı
Bakır borular, bağlantı parçaları, vanalar ve sızdırmazlık malzemeleri, soğutma sisteminin kan damarları ve bağlantı noktalarıdır. Kaliteleri ve montaj işçilikleri, sistem sızdırmazlık bütünlüğünü ve güvenilirliğini doğrudan belirler.
Bakır Boru Malzemesi ve Et Kalınlığı Seçimi
Soğutma sistemleri, fosfor içeriği kontrol edilen, fosforu giderilmiş dikişsiz bakır borular (TP2 veya C12200) kullanmalıdır. %0,015 ila %0,040 Yüksek sıcaklıkta kaynak sırasında hidrojen gevrekleşmesini etkili bir şekilde engeller. Bakır borunun et kalınlığı, çalışma basıncına ve boru çapına göre belirlenmelidir:
| Dış Çap (mm) | Önerilen Et Kalınlığı (mm) | Maksimum Çalışma Basıncı (MPa) | Tipik Uygulama |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Konut AC sıvı hattı |
| 9.52 | 0.8 | 3.5 | Ticari AC emme hattı |
| 12.7 | 1.0 | 3.8 | Küçük ve orta boy soğuk odalar |
| 19.05 | 1.2 | 3.2 | Büyük endüstriyel sistemler |
Kaynak Prosesi ve Sızdırmazlık Malzemeleri
Bakır boru kaynağında, kaynak nüfuz derinliğinin %80 tüp duvar kalınlığı. Kaynak sonrasında nitrojen temizleme ve basınç sızıntısı testi yapılması gerekir. Test basıncı olmalıdır 1,15 ila 1,25 kez tasarım çalışma basıncı, tutma süresi en az olan 24 saat ve basınç düşüşü aşılmıyor 0,02 MPa .
Sızdırmazlık contalarında soğutuculara ve düşük sıcaklıklara dayanıklı özel malzemeler kullanılmalıdır. Sıradan kauçuk contalar düşük sıcaklıktaki ortamlarda sertleşip kırılgan hale gelerek sızıntılara neden olur. Özel soğutma sızdırmazlık contaları, en düşük sıcaklıklarda bile iyi esneklik ve sızdırmazlık performansını korur. -40°C .
Elektrik Kontrol ve Koruma Aksesuarları: Güvenli Çalışma için Son Savunma Hattı
Elektrikli aksesuarların kalitesi ve konfigürasyon rasyonelliği, ekipmanın hasar görmesini önleme ve personel güvenliğini sağlama açısından kilit öneme sahiptir.
Sıcaklık Kontrol Cihazı ve Sensör Doğruluğu Gereksinimleri
Sıcaklık kontrol cihazının doğruluğu ulaşmalıdır ±0,5°C (hassas soğuk odalar gerektirir ±0,2°C ). NTC sıcaklık sensörleri tipik olarak B değerlerine sahiptir: 3435K ila 3950K yaklaşık dirençle 10kΩ at 25°C . Sensör kurulumu, soğuk veya sıcak hava akımlarına doğrudan maruz kalmaktan kaçınmalıdır; aksi takdirde ölçüm hataları 3 ila 5°C kompresörün sık sık değişmesine, aşınmanın artmasına ve enerji tüketiminin artmasına neden olur.
Aşırı Yük ve Sızıntı Koruma Yapılandırması
Kompresör termal aşırı yük koruması şu şekilde ayarlanmalıdır: %110 ila %125 anma akımı. Üç fazlı kompresörlerde, güç anormalliklerinden dolayı motorun yanmasını önlemek için faz kaybı ve faz sırası koruyucuları da gereklidir. Kaçak akım cihazları, aşılmayan bir nominal açma akımına sahip olmalıdır. 30mA ve açma süresi daha az 0,1 saniye —Kişisel güvenliğin sağlanması için temel gereklilik budur.
Kontaktör kontakları şu şekilde bir akım derecesine sahip olmalıdır: %20 to 30% ani akımı işlemek için marj. Alt kontaktör kontakları yanabilir ve kaynakla kapanabilir 1 ila 2 yıl sık döngü koşullarında kompresörün duramayacağı veya çalışamayacağı ciddi arızalara neden olur.
Aksesuar Bakım Stratejisi: Önleme Onarımdan Daha İyidir
Bilimsel bir aksesuar bakım sisteminin kurulması, planlanmamış arıza sürelerini çok daha fazla azaltabilir %70 ve bakım maliyetlerini düşürerek %40 ila %60 .
Düzenli Denetim Kontrol Listesi ve Programı
- Aylık inceleme: Fan çalışma durumu, filtre basıncı düşüşü, elektrik bağlantısı sıkılığı
- Üç ayda bir yapılan inceleme: Genleşme valfinin aşırı ısınması, solenoid valf hareket hassasiyeti, titreşim sönümleyicinin eskimesi
- Altı aylık denetim: Filtre kurutucu nem içeriği, basınç anahtarı kalibrasyonu, sensör doğruluğu karşılaştırması
- Yıllık denetim: Boru hattı kaynak korozyonu, yalıtım direnci testi, koruma cihazı işlev doğrulaması
Aksesuar Değişimi Karar Kriterleri
Aksesuar değişimi tamamen arızalanana kadar beklenmemeli ancak performans düşüşü eğilimlerine göre proaktif olarak ele alınmalıdır. Temel aksesuarlar için önerilen değiştirme eşikleri aşağıda verilmiştir:
| Aksesuar Adı | Değiştirme Tetikleme Durumu | Önerilen Maksimum Hizmet Ömrü |
|---|---|---|
| Filtre Kurutucu | Basınç düşüşü 0,05 MPa'yı aşar veya nem içeriği standardı aşar | 2 ila 3 yıl |
| Titreşim Damperleri | Sıkıştırma deformasyonu orijinal kalınlığın %30'unu aşıyor | 3 ila 5 yıl |
| Kontaktörler | Temas erozyon alanı %20'yi aşıyor | 5 ila 8 yıl |
| Fan Motoru Rulmanları | Anormal çalışma gürültüsü veya aşırı titreşim | 5 ila 7 yıl |
| Sızdırmazlık Contaları | Sertleşme, çatlama veya sızıntı belirtileri görünüyor | Her sökme muayenesi sırasında değiştirin |
Envanter Yönetimi ve Acil Durum Müdahalesi
Kritik ekipmanlar için, kompresör koruma anahtarları, filtre kurutucuları, solenoid valf bobinleri, fan kapasitörleri ve yaygın olarak kullanılan sızdırmazlık malzemeleri dahil olmak üzere aşınmaya yatkın temel aksesuarların stoklanması önerilir. Makul güvenlik stoğu, onarım süresini kısaltabilir 3 ila 7 gün to birkaç saat . Bu, aksama süresi kayıplarının aksesuarların değerini çok aştığı gıda soğuk zincirleri ve ilaç soğuk odaları için özellikle önemlidir.
Sonuç: Sistem Düşüncesi Yoluyla Aksesuar Değerini Görüntüleme
Seçimi ve bakımı soğutma ekipmanı aksesuarları aslında toplam yaşam döngüsü sistem maliyetlerinin optimizasyonudur. Kaliteli aksesuarlara yapılan ilk yatırım, 3 ila 5 kez Daha az enerji tüketimi, daha az arıza ve daha uzun kullanım ömrü sayesinde. Aksesuar kalitesi ve bakımın ihmal edilmesi, kısa vadede maliyetlerden tasarruf sağlıyormuş gibi görünebilir, ancak aslında yüksek enerji tüketimi, sık arızalar ve ekipman ömrünün kısalması gibi uzun vadeli gizli riskleri doğurur. Soğutma ekipmanlarının gerçek anlamda verimli, güvenilir ve ekonomik çalışmasını ancak aksesuarların genel sistem planlamasına entegre edilmesi ve seçim ve kurulumdan bakıma kadar eksiksiz bir yönetim sistemi kurulmasıyla başarılabilir.
