bir yoğunlaştırıcı soğutucu gazdaki ısıyı alıp tekrar sıvı hale dönüştüren bir ısı eşanjörüdür Böylece soğutma döngüsü devam edebilir. Kısacası soğuk bir mekanda emilen ısıyı dış ortama verir. Düzgün çalışan bir kondenser olmadan hiçbir soğutma veya iklimlendirme sistemi verimli bir şekilde çalışamaz veya hiç çalışamaz.
İster bir soğuk hava deposu tesisini yönetiyor olun, ister endüstriyel bir soğutucuyu çalıştırıyor olun, ister sabit sıcaklıklı bir atölye için ekipman belirliyor olun, kondenser işlevini, türlerini ve performans ölçümlerini anlamak daha akıllı, uygun maliyetli kararlar vermenize yardımcı olacaktır.
Kondenser Tanımı: Kondenser Tam Olarak Nedir?
bir condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "yüksek taraf" bir soğutma veya iklimlendirme devresinin kompresörden sonra ve genleşme valfinden önce. Gazdan sıvıya faz değişimi, yoğunlaştırıcının bir soğutma ortamına (hava veya su) aktardığı gizli ısıyı açığa çıkarır.
Günlük dilde insanlar bazen "kondansatör" ile "kompresör"ü karıştırırlar. Ayrım basittir:
- Kompresör – soğutucu gazın basıncını ve sıcaklığını yükseltir.
- Kondenser – ısıyı reddeder ve sıcak gazı tekrar sıvıya dönüştürür.
"Yoğunlaşma" kelimesi bu faz değişim sürecini açıklamaktadır. Ayrıca şu şekilde yazıldığını da göreceksiniz: yoğunlaştırma ünitesi kondenser tek bir paket halinde bir kompresörle eşleştirildiğinde.
Kondenser Nasıl Çalışır? Adım Adım
Kondansatörün çalışması, daha geniş bir soğutma döngüsü içerisinde dört net aşamayı takip eder:
- Sıcak gaz girer. Kompresörden gelen aşırı ısıtılmış soğutucu buharı (tipik olarak 60–90 °C) kondenser girişine akar.
- Aşırı ısınmanın giderilmesi. Buhar, bobin veya tüplerden geçerken ilk önce doyma (yoğunlaşma) sıcaklığına kadar soğur.
- Yoğuşma. birt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. Toplam ısı reddinin ~%70-80'inin meydana geldiği yer burasıdır.
- Alt soğutma. Artık sıvı haldeki soğutucu, kondansatörden çıkmadan önce doygunluğun birkaç derece altına soğuyarak sistem verimliliğini artırır ve sıvı hattında ani gaz oluşmasını önler.
Soğutma ortamı (fanlar tarafından üflenen hava veya bir kule içerisinde dolaşan su) bu ısıyı emer ve sistemden uzaklaştırır. Soğutucu akışkan ile soğutma ortamı arasındaki sıcaklık farkı (buna denir) yaklaşma sıcaklığı ) kondansatörün ne kadar verimli çalıştığını doğrudan belirler; daha küçük bir yaklaşım daha yüksek verimlilik anlamına gelir.
Soğutma Sistemindeki Kondenserin Temel İşlevleri
Kondansatör, tümü sistem güvenilirliği ve enerji verimliliği açısından önemli olan birçok örtüşen işlevi yerine getirir:
Isı Reddi
Birincil amaç. Yoğuşturucu, soğutulan alandan toplanan ısının yanı sıra kompresör tarafından eklenen ısıyı da dışarı atar. 10 kW'lık bir soğutma sistemi için, bir kondansatör genellikle 12–14 kW ısı (ekstra 2–4 kW kompresör çalışmasından gelir).
Soğutucu Faz Dönüşümü
Kondenser, soğutucu buharını sıvıya dönüştürerek genleşme valfinin ve evaporatörün çalışmasını sağlar. Yoğuşma yok = sıvı soğutucu yok = aşağı yönde soğutma etkisi yok.
Yüksek Tarafta Basınç Düzenlemesi
Yoğuşturucunun ısıyı reddetme yeteneği, yoğunlaşma basıncını belirler. Küçük boyutlu veya kirli bir kondenser, kafa basıncını yükselterek kompresörün daha fazla çalışmasına neden olur ve enerji tüketimini Yoğuşma sıcaklığındaki her 1 °C artış için %3–5 .
Sıvı Soğutucu Akışkanın Alt Soğutması
bir well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).
Kompresör Ömrünün Korunması
Kondenser, tahliye basınçlarını tasarım sınırları dahilinde tutarak kompresörün aşırı ısınmasını ve erken kompresör arızasının başlıca nedenlerinden biri olan mekanik stresi önler.
Kondenser Çeşitleri: Hava Soğutmalı, Su Soğutmalı ve Evaporatif
Üç ana kondenser tipinin her biri farklı uygulamalara, iklimlere ve bütçelere uygundur:
| Tür | Soğutma Ortamı | Tipik Yaklaşım Sıcaklığı | Su Kullanımı | En İyisi |
|---|---|---|---|---|
| birir-Cooled | birmbient air | 8–15 °C | Yok | Soğuk hava depoları, çatı üniteleri, küçük soğutucular |
| Su Soğutmalı | Soğutulmuş/kule suyu | 3–6 °C | Yüksek | Büyük endüstriyel soğutucular, proses soğutma |
| Evaporatif | birir water spray | 4–8°C | Orta | Sıcak-kuru iklimler, orta endüstriyel yükler |
birir-Cooled Condensers
Dünya çapında en yaygın kullanılan tür. Ortam havası bir veya daha fazla fan tarafından kanatlı serpantinlere zorlanır. Su altyapısına ihtiyaç yoktur kurulumu basitleştirir ve bakım maliyetlerini düşürür. Brozercool'un hava soğutmalı kondenser serisi, EC fan motorlarına sahip yüksek verimli bakır borulu alüminyum kanatlı bobinler kullanır ve 1,8 kW/m²'nin üzerinde spesifik ısı atma oranlarına ulaşır.
Su Soğutmalı Kondenserler
Soğutma ortamı olarak su kullanan kabuk-boru veya plaka tipi ısı eşanjörleri. Daha düşük yoğuşma sıcaklıkları elde ederek sistem COP'sini artırırlar. Hava soğutmalıya kıyasla %10–20 aynı ortamda bulunur ancak soğutma kuleleri, su arıtma ve daha karmaşık bakım gerektirir.
Evaporatif Kondenserler
Hava üflenirken bobinin üzerine su püskürtülür; buharlaşma bobini ortam kuru termometre sıcaklığının altına soğutur. Suyun mevcut olduğu ancak bol olmadığı ve ortam sıcaklığının yüksek olduğu yerler için idealdir.
Kondenserin Farklı Endüstrilerde Kullanımı Nedir?
Yoğunlaştırıcılar, ısının bir yerden başka bir yere taşınması gereken her yerde ortaya çıkar. İşte en yaygın gerçek dünya uygulamaları:
- Soğuk hava deposu ve taze muhafaza odaları – Hava soğutmalı yoğunlaştırma üniteleri, sıcaklıkları 10 °C'den -30 °C'ye kadar koruyarak et, ürün, süt ürünleri ve ilaçları korur.
- Sabit sıcaklık atölyeleri – Hassas yoğuşma kontrolü, elektronik üretimi ve hassas işleme için proses sıcaklıklarını ±0,5 °C dahilinde tutar.
- Endüstriyel soğutucular – Vidalı veya santrifüjlü soğutuculardaki su soğutmalı kondenserler, 100 kW ile birkaç MW arasında değişen büyük HVAC yüklerine hizmet eder.
- Paralel soğutma rafları – Süpermarketler ve gıda dağıtım merkezleri, tepe boşaltma basıncını azaltmak için tek bir büyük kondansatörü paylaşan çoklu kompresörlü paralel sistemler kullanıyor.
- Standart dışı proses soğutması – Kimya tesisleri, bira fabrikaları ve veri merkezleri, özel soğutma kızaklarına entegre kondansatörler kullanıyor.
- Düşük sıcaklık vida üniteleri – Şok dondurma tünelleri ve dondurarak kurutma ekipmanları, −40 °C ile −60 °C arası işlemler için yüksek basınçlı kondansatörlere dayanır.
Kondenser Performansını Etkileyen Faktörler
Kondenser çıkışını neyin düşürdüğünü veya iyileştirdiğini anlamak, operatörlerin enerji faturalarını azaltmasına ve ekipman ömrünü uzatmasına yardımcı olur:
birmbient Temperature
Ortam hava sıcaklığındaki her 1 °C'lik artış, yoğuşma sıcaklığını yaklaşık 1,2–1,5 °C yükselterek kompresör gücünü %2–3 . Sıcak iklimlerde kondansatörlerin iyi havalandırılmış, gölgeli yerlere yerleştirilmesi kritik öneme sahiptir.
Kirlenme ve Kir Oluşumu
Kondenser kanatçıkları veya tüpleri üzerindeki toz, gres veya kireç, termal direnci artırır. Çalışmalar gösteriyor ki Isı transferinde %10–20 azalma orta derecede kirli bir kondansatörden gelir ve bu da doğrudan daha yüksek enerji maliyetlerine dönüşür.
birirflow Restrictions
Yoğuşturucudan geri dönen sıcak tahliye havası (kısa döngü), etkin ortam sıcaklığını 5–15 °C artırır. Duvarlardan ve diğer birimlerden uygun mesafe bırakılması önemlidir.
Soğutucu Akışkan Şarjı
Hem fazla şarj hem de az şarj yoğuşmayı etkiler. Aşırı şarj, kondenserin sıvıyla dolmasına neden olarak aktif yoğunlaşma yüzeyini azaltır. Düşük şarj, aşırı ısınmayı ve deşarj sıcaklığını aşırı derecede artırır.
Yoğuşmayan Gazlar
birir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.
Brozercool Kondenser Ürünleri: Gerçek Dünyanın Taleplerine Yönelik Mühendislik
birs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to 80'den fazla ülke ve bölge .

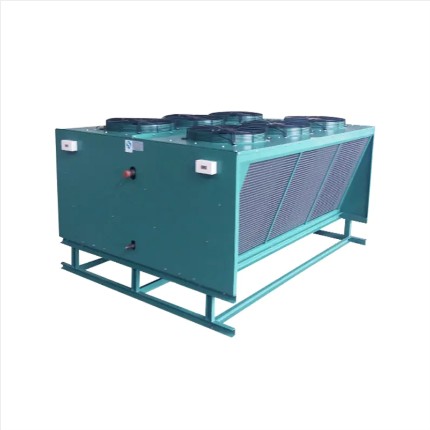

birir-Cooled Condenser Series
Bakır boru/alüminyum kanatlı bobin yapısı, korozyona dayanıklı kabin ve değişken hızlı EC fan seçenekleriyle dış mekanda kurulum için tasarlanmıştır. Farklı saha düzenlerine uyacak şekilde yatay veya dikey boşaltma konfigürasyonları mevcuttur.

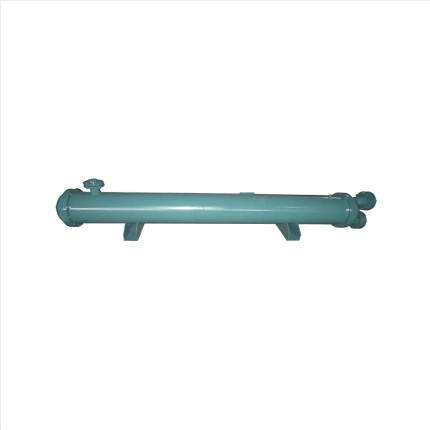

Su Soğutmalı Sıkıştırmalı Yoğuşmalı Üniteler
Kompresörü, gövde ve borulu kondansatörü ve kontrolleri entegre eden kompakt, kızağa monteli üniteler. Suyun mevcut olduğu soğuk odalar, proses soğutma ve endüstriyel soğutucular için uygundur. COP değerlerine ulaşıldı 3,8–4,5 Uygun su sıcaklıkları altında.

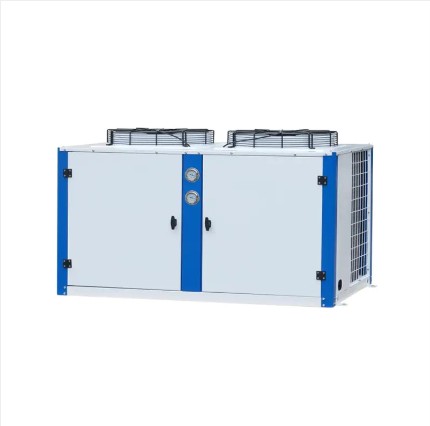

birir-Cooled Condensing Units (Box & Open Type)
Kutu yoğuşmalı üniteler, çatı üstü veya dış mekan yerleşimi için hava koşullarına dayanıklı muhafazalar sunar; açık tip üniteler, makine odası kurulumları için daha düşük maliyet ve daha kolay saha servis kolaylığı sağlar.
Düşük Sıcaklıklı Vidalı ve Paralel Üniteler
Şok dondurma ve çok sıcaklıktaki soğuk depolama tesisleri için özel olarak üretilmiştir. Kondansatör devreleri yüksek tahliye basınçlarına göre tasarlanmıştır ve R404A, R449A, R744 (CO₂) ve R290 (propan) dahil soğutucu akışkanları destekler.
Kondenser Boyutlandırması: Belirtmeden Önce Bilmeniz Gerekenler
Kondenserin doğru boyutlandırılması, hem ünitelerin küçük boyutunu (yüksek basınç, takılmalar) hem de ünitelerin büyük boyutunu (gereksiz sermaye maliyeti) önler. Bir kondenser seçmeden önce onaylanması gereken temel parametreler:
- Toplam reddetme ısısı (THR) = soğutma kapasitesi kompresör mili güç girişi. Yalnızca soğutma kapasitesine değil, her zaman THR'ye göre boyutlandırın.
- Tasarım ortam sıcaklığı – bulunduğunuz yer için %1 tasarım kuru termometre sıcaklığını kullanın (örn. Orta Doğu için 38 °C, Güney Avrupa için 35 °C).
- Hedef yoğunlaşma sıcaklığı – hava soğutmalı için tipik olarak ortam sıcaklığı 10–15 °C; ortam suyu 5–8 °C su soğutmalı için.
- Soğutucu akışkan türü – kondenser bobini ve valf boyutu R134a, R410A, R404A ve CO₂ arasında önemli ölçüde farklılık gösterir.
- birvailable footprint and airflow clearance – hava soğutmalı kondenserler için tüm hava giriş yüzeylerinde minimum 1,5–2 m.
Kondenser Bakımı: Ömrü Maksimuma Çıkarmak için En İyi Uygulamalar
Doğru bakım, kondansatörlerin nominal performansta çalışmasını sağlar ve yıllık enerji maliyetlerini şu şekilde azaltabilir: %5-15 . Bu programı takip edin:
- Aylık: Kondenser bobin kanatçıklarını kontrol edin ve düşük basınçlı hava veya bobin temizleyiciyle temizleyin; fan bıçağının durumunu ve kayış gerginliğini kontrol edin.
- Üç ayda bir: Aşırı soğutmayı ve aşırı ısınmayı ölçün ve kaydedin; tasarım eğrilerine göre kafa basıncını doğrulayın; soğutucu sızıntısını kontrol edin.
- birnnually: Derin temiz bobinler; gerekirse fan motoru yataklarını değiştirin; boru levhalarını ve kanatçıklarını korozyon açısından inceleyin; Su soğutmalı sistemlerde yoğunlaşmayan gaz içeriğini doğrulayın.
- Yalnızca su soğutmalı: pH'ı 7-8,5'te tutmak ve kireç oluşturan mineralleri sınırlamak için soğutma suyunu arıtın; Her 2 yılda bir tüpün iç kısımlarını kireç veya biyofilm açısından inceleyin.
Kondenserler Hakkında Sıkça Sorulan Sorular
Kondansatörün asıl amacı nedir?
Ana amaç, soğutma sisteminden gelen ısıyı çevreye verirken aynı zamanda yüksek basınçlı soğutucu buharını tekrar sıvıya dönüştürerek döngünün tekrarlanabilmesini sağlamaktır.
Kondenser çok küçükse ne olur?
birn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.
Kondenserin evaporatörden farkı nedir?
Evaporatör, soğutulan alandan ısıyı emer (soğutucu akışkan buharlaşır), kondansatör ise bu ısıyı dışarıya atar (soğutucu akışkan yoğunlaşır). Soğutma döngüsünde zıt ısı değişim rollerini yerine getirirler.
Mevcut kondenserimde herhangi bir soğutucu kullanabilir miyim?
Hayır. Kondenserler belirli basınç aralıkları ve soğutucu akışkan özellikleri için tasarlanmıştır. Özellikle HFC'lerden HFO'lar veya CO₂ gibi daha düşük GWP'li alternatiflere geçiş yaparken, soğutucu akışkanları değiştirmeden önce daima üreticiyle uyumluluğu doğrulayın.
"Yoğuşma" "soğutma" ile aynı mıdır?
Tam olarak değil. Yoğuşma özellikle sabit basınçta gazdan sıvıya faz değişimini ifade eder ve bu da gizli ısıyı açığa çıkarır. Soğutma, faz değişimi olmaksızın hissedilir ısının uzaklaştırılmasını (sıcaklık düşüşü) içeren daha geniş bir terimdir. Bir kondansatörde, hem aşırı ısınma (soğutma) hem de yoğuşma sırayla gerçekleşir.
Kondenserimin temizlenmeye ihtiyacı olup olmadığını nasıl anlarım?
Mevcut yoğuşma sıcaklığınızı aynı ortam sıcaklığına yönelik tasarım değeriyle karşılaştırın. Gerçek yoğunlaşma sıcaklığı ise Tasarım eğrisinin 3 °C veya daha fazla üzerinde , kirli veya tıkanmış kondenser bobinleri olası bir nedendir. Bobin yüzeyinin görsel olarak incelenmesi en basit doğrulamadır.
Brozercool kondansatörleri hangi soğutucu akışkanları destekler?
Brozercool kondenser ve kondenser ünitesi ürünleri, ürün serisine bağlı olarak R22 değiştirme seçenekleri, R404A, R407C, R410A, R449A, R134a, R290 (propan) ve R744 (CO₂) dahil olmak üzere çok çeşitli soğutucu akışkanlarla uyumludur. Uygulamanız için doğru eşleşmeyi onaylamak üzere ürün veri sayfasına bakın veya Brozercool'un teknik ekibiyle iletişime geçin.
